БСУ-К

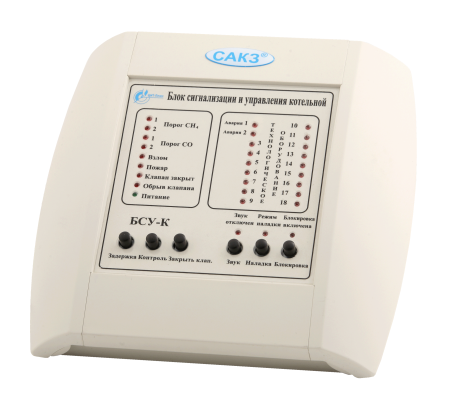

БСУ-К  – блок сигнализации и управления котельной.

БСУ–К предназначен для использования в системах автоматического контроля загазованности САКЗ-МК-3 и служит для:
1 Приема, индикации и запоминания сигналов от:
– сигнализаторов загазованности природным газом и (или) оксидом углерода;
– датчиков аварийных параметров;
– датчиков аварий технологического оборудования;
– датчиков пожарной и охранной сигнализации;
– запорного газового клапана.
2  Формирования  выходных  сигналов  управления  исполнительными  устройствами (например, вентиляцией) в предаварийной ситуации, а также сигнала  управления запорным газовым клапаном при аварийной ситуации и пожаре.

Время срабатывания, с, не более  5
Количество входов для подключения сигнализаторов загазованности:
    исполнение БСУ-К    2
    исполнение EXPERT 2+16

Количество входов для подключения датчиков:
     – аварийных параметров котельной («АВАРИЯ 1»,  «АВАРИЯ 2»)    2
     – аварий технологического оборудования («АВАРИЯ 3 - 18»)    16
     – охранной и пожарной сигнализаций     1 + 1

Тип входных сигналов:  «НЗ сухой контакт*» или  открытый коллектор
Напряжения состояний дискретных входных сигналов:
    логический ноль, В, не более 0,5
    логическая единица, В 6 ... 27

Количество выходов «РЕЛЕ» типа «сухой контакт» 8
Максимальный коммутируемый ток контактов реле при напряжении  переменного тока 220В частотой 50 Гц, А, не более 2
Тип выходного сигнала управления клапаном:  импульс
     амплитуда, В (максимальный выходной ток, А) 37±5 (9)
     длительность импульса / период следования, сек. 0,4/4

Длина кабеля, м, не более:
     до сигнализаторов 50
     до клапана  20
     до пульта ПД 500

Напряжение питания переменного тока частотой (50±1) Гц, В 220 +22  -33
Потребляемая мощность, ВА, не более 10

Габаритные размеры, мм, не более  200 х 210 х 48
Масса, кг, не более 1,0
